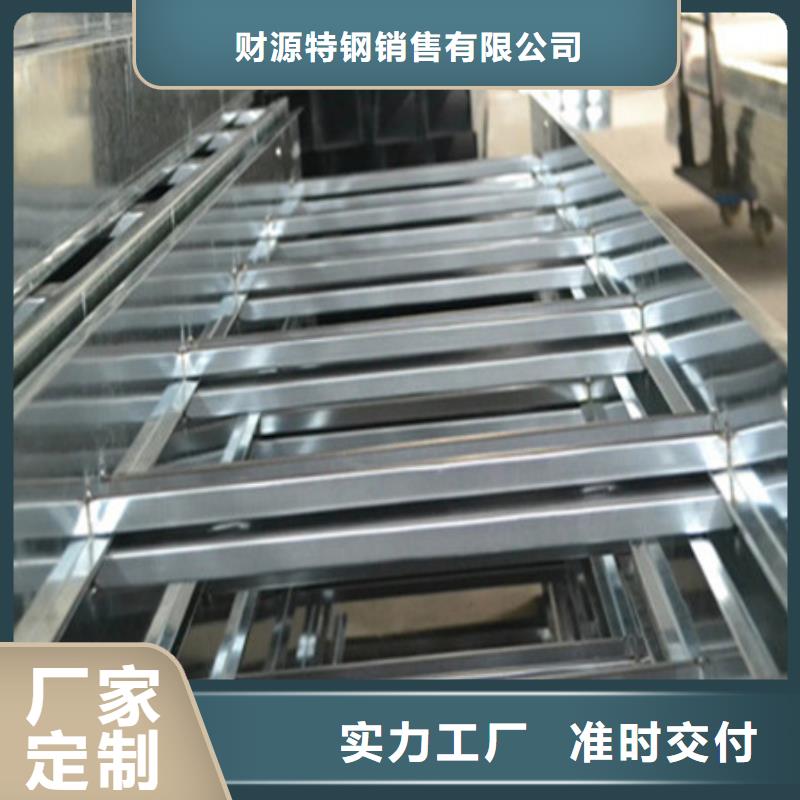

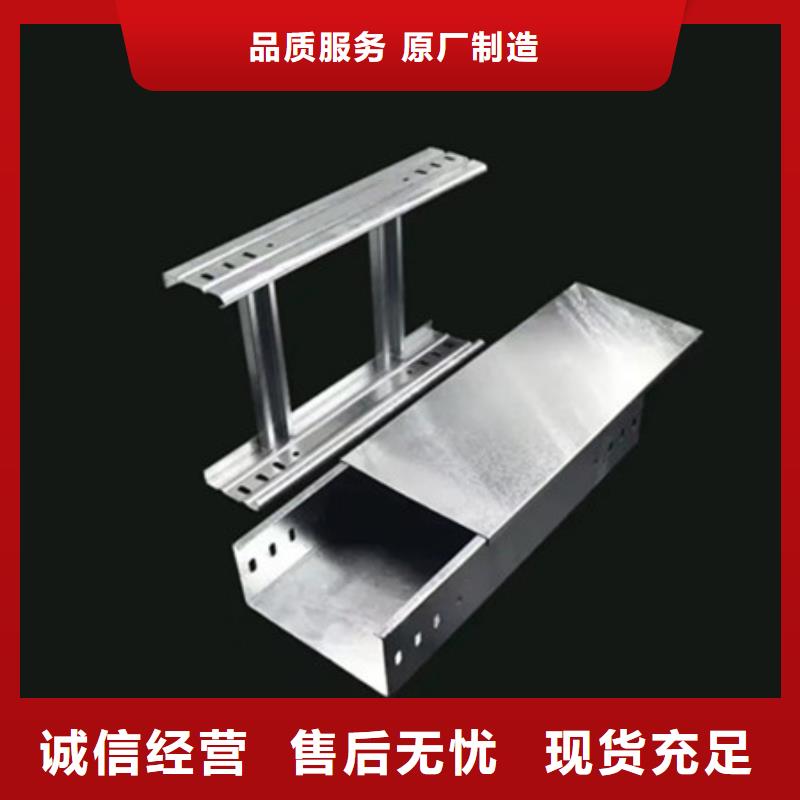

电缆桥架
定义
电缆桥架(电缆托架)是由托盘或梯架的直线段、附近弯通、附近组件以及托臂(臂式支架)、附近吊架等构成具有密接支承电缆的刚性结构系统之全称。?[2]?
选用要点
1)电缆桥架、附近线槽及其支吊架使用在有腐蚀性环境中,应采用耐腐蚀的刚性材料制造,或采取防腐蚀处理,防腐蚀处理方式应满足工程环境和耐久性的要求。?[2]?
2)电缆桥架在有防火要求的区段内,可在电缆梯架、附近托盘内添加具有耐火或难燃性能的板、附近网等材料构成封闭或半封闭式结构,并采取在桥架及其支吊架表面涂刷防火涂层等措施,其整体耐火性能应满足有关规范或标准的要求。?[2]?
3)在工程防火要求较高的场所,不宜采用铝合金电缆桥架。?[2]?
4)电缆梯架、附近托盘宽度和高度的选择应符合填充率的要求,电缆的梯架和托盘内的填充率在一般情况下,电力电缆可取40%~50%,控制电缆可取50%~70%,且宜预留10%~25%工程发展裕量。?[2]?
电缆桥架二、附近规格选择1、附近桥架的宽度和高度就按下表选择,并应符合电缆填充率不超过有关标准规范的规定值,动力电缆可取40-50%,控制电缆可取50-70%,另外需预留10-25%的式程发展余量。2、附近各种弯通及附件规格应符合工程布置条件并与桥架相配套。3、附近支、附近吊架规格的选择,应按桥架规格、附近层数、附近跨距等条件配置。并应满足荷载的要求。4、附近桥架横截面积的选择见表三、附近支、附近吊架的配置1、附近户内支、附近吊短跨距一般采取1.5-3m。户外立柱中跨距一般采取6m。2、附近非直线段的支、附近吊架配置就遵循以下原则。当桥架宽度300mm时,除符合下述条件外,在非直线段中部还应增设一个支、附近吊架。3、附近桥架多层设置时层间中心距为200,250,300,350mm。4、附近桥架直线段每隔50m应予留伸缩缝20-30mm(金属桥架)。四、附近防火要求桥架防火的区段,必须采用钢制或不燃、附近阻燃材料。我公司生产的BJⅢ系列电缆桥架均为防火桥架。五、附近接地1、附近桥架系统应具有可靠的电气连接并接地(只对金属桥架)。2、附近当允许利用桥架系统构成接地干线回路时应符合下列要求。桥架端部之间连接电阻应不大于0.00033欧姆,接地孔应绝缘涂层。在1KV及以下中性点直接接地系统中,受电设备的接地与系统中性线接地相连。装有处动切断供电装轩时,桥架的级长方向金属横截面积应不小于规定值。3、附近沿桥架全长另敷设接地干线时,每段(包括非直线段)桥架应至少有一点与接地干线可靠连接。4、附近对于振动场所,在接地部位的连接处应装置弹簧圈。六、附近桥架系统设计内容桥架系统工程设计应与土建、附近工艺以及有关专业密切相配合以确定布置,其设计内容可含有:1、附近桥架系统的有关剖面图。2、附近桥架系统的平面布置图。3、附近桥架系统所需直线段、附近弯通、附近支、附近吊架规格和数量的明细表以及必要的说明。4、附近有特殊要求的非标件技术说明或示意图。
电缆桥架安装时应注意
关于电缆桥架安装时应注意的几点说明:
(1).外观检查
电缆桥架进入施工现场,应提交下列资料产品出厂合格证、省市级质监站定期检验报告及有关技术鉴定文件等电缆桥架板材厚度应满足有关要求。热镀锌的电缆桥架镀层表面应均匀,无过烧、挂灰、局部未镀锌等缺陷。静电喷塑应平整、光滑、均匀、不起皮,无气泡、水泡桥架本身应平整,无扭曲变形,内壁应光滑、无毛刺桥架焊缝表面应均匀,不得有漏焊、裂纹、烧穿等缺陷。
(2).电缆桥架的安装位置
桥架水平敷设时,距地高度一般不宜低于2.5m。桥架多层敷设时,为了散热、维护以及防干扰的需要,桥架层间应留有一定的距离电缆桥架在与各种管道平行敷设时,其净距应符合有关的规定。
(3).支吊架的安装
电缆桥架的支吊架质量应符合现行的有关技术标准电缆桥架水平敷设时,支撑跨距一般为1.5~3m一试垂直敷设时,固定间距不宜大于2m两相邻桥架托臂之间水平高度差不应大于10mm,两相邻桥架托臂垂直中线的垂直偏差不应大于20mm。
